活性炭的電化學(xué)再生，本期介紹維護成本低的電化學(xué)方法用于吸附過染料的活性炭再生。活性炭長期以來被廣泛用于水處理中以吸附各種污染物(例如，有機污染物和重金屬 )。但是，該過程的經(jīng)濟競爭力取決于耗盡活性炭的可重用性。在各種再生技術(shù)中，熱再生是使用最多的并且已經(jīng)應(yīng)用​​于工業(yè)規(guī)模的再生廢活性炭。然而，該過程需要高溫并且由于氧化和磨損而損失5-15%的碳損失。因此，尋找可替代的方法還是有必要的，例如濕式氧化，微波，介質(zhì)阻擋放電法和電化學(xué)方法已被提出用于再生廢活性炭。其中，基于電化學(xué)的方法由于獨特的特性，例如低溫操作，不添加化學(xué)品和沉積在活性炭上的有機物的原位裂解而不損害碳的結(jié)構(gòu)特征，因此構(gòu)成了一種很有前景的選擇。

　　我們使用新型電化學(xué)方法重新構(gòu)建飽和活性炭再生的電化學(xué)過程，該方法通過同時過氧化氫電生成和在中性pH下活化來支持飽和活性炭的再生�；旌辖饘傺趸�物陽極用于原位供應(yīng)O 2，填充有飽和活性炭的不銹鋼網(wǎng)袋用作陰極，其具有兩個功能：通過溶解的O2的過氧化氫電生成還原反應(yīng)(ORR)和通過過氧化氫活化產(chǎn)生OH。這種活性炭再生的優(yōu)點包括：(1)過氧化氫通過陽極O 2發(fā)電，避免外部添加過氧化氫;(2)過氧化氫在活性炭上催化分解成OH，不使用Fe 2+;(3)活性炭是陰極的一部分，用于保護和保護碳表面。

　　活性炭吸附活性藍19制備樣品

　　活性藍19(RB19)是一種典型的蒽醌染料，可以通過紫外-可見分光光度計輕松測量。它在這項工作中用作模型有機污染物，它在活性炭上的吸附是在間歇反應(yīng)器中進行的。將1.5g活性炭(原始的或再生的)加入到裝有RB19溶液的間歇式反應(yīng)器中，反應(yīng)器以恒定速度攪拌6小時。吸附平衡試驗表明，原始活性炭在約300分鐘時飽和。達到吸附平衡后，將活性炭與溶液分離。在分析殘留的RB19濃度之前，通過過濾器過濾溶液來進行研究。

　　再生時間的影響

　　裝載RB19的活性炭在不同時間(例如，0.5小時，1.5小時和12小時)再生。還進行了連續(xù)吸附-再生循環(huán)。如在介紹圖1的B-d，再生效率(RE)高達84.1%，83.4%，和88.7%的下分別為0.5小時，1.5小時，和12個小時，再生時間來實現(xiàn)，這表明(該方法的有效性圖1a顯示了方法的示意圖)。然而，在5次吸附-再生循環(huán)后，0.5小時的再生時間導(dǎo)致<50%RE，而1.5小時的再生時間略高于50%RE。最重要的是，12小時的再生時間顯著改善了循環(huán)性能�；馗布词乖�10個循環(huán)后仍可達到52.3%(圖1d)。這些結(jié)果與上電化學(xué)方法等的研究，其表明相一致，即較長的再生時間導(dǎo)致較高的RE。表明該方法可以回收一些活性炭的孔隙體積。

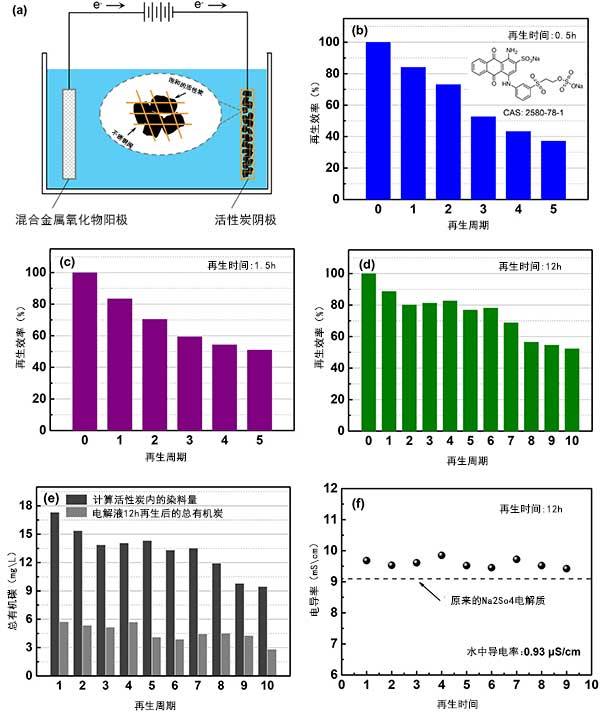

　　圖1。再生時間對RE和總有機碳(TOC)去除的影響。(a)設(shè)置示意圖。(b)-(d)當再生時間分別為0.5小時(b)，1.5小時(c)和12小時(d)時，RE的變化。(e)再生12小時后的電解質(zhì)TOC，并計算吸附在活性炭上的RB19的TOC。(f)12小時后電解質(zhì)的電導(dǎo)率超過10次再生。

　　存在的差異與先前報告的電化學(xué)再生方法相比，是有機污染物的裂化在選自H原位形成羥基自由基是由于過氧化氫，其中產(chǎn)生和由活化的吸附劑(例如，活性炭)本身。因此，污染物礦化過程的有效性是另一個重要問題�；�于重復(fù)施加該過程的10個循環(huán)，可以去除56.3%-71.2%的TOC(圖1e)。我們測量了每個再生循環(huán)后電解質(zhì)電導(dǎo)率的增加(圖1f)，表明由于形成小的有機酸副產(chǎn)物，電解質(zhì)中離子含量可能增加。

　　活性炭電化學(xué)再生機理

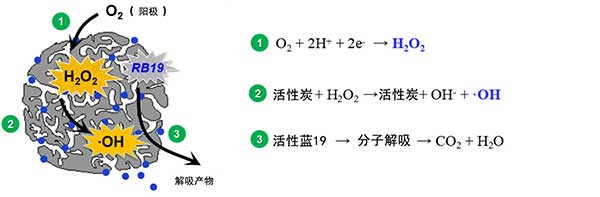

　　基于該結(jié)果，提出了活性炭電化學(xué)再生的機制(圖2)。O 2在混合金屬氧化物陽極上產(chǎn)生并輸送到陰極附近。陰極，使用由RB19加載活性炭由不銹鋼網(wǎng)緊緊包裹的，電還原Ò 2至過氧化氫二者上活性炭表面和多孔結(jié)構(gòu)內(nèi)。由于活性炭的催化能力，過氧化氫的孔隙內(nèi)和表面活性炭被激活，以形成高氧化性O(shè)H，負責(zé)RB19及其降解中間體的裂解，導(dǎo)致活性炭再生和TOC去除。由于陰極附近的pH增加，孔內(nèi)的RB19也可能從活性炭內(nèi)解吸。

　　該方法的關(guān)鍵特征之一是沒有氧化劑或催化劑外部添加到系統(tǒng)中。過氧化氫電生成和OH生成都發(fā)生在負極化的活性炭上。因此，RB19分子，過氧化氫分子和OH自由基處于相同位置(活性炭的孔隙和表面)，這有利于短壽命OH的RB19裂解。擴大此流程的關(guān)鍵是活性炭與當前不銹鋼網(wǎng)保持良好可靠的聯(lián)系。這種方法可以將吸附于活性炭內(nèi)的分子去除，再生活性炭的吸附能力，是一種比較好的活性炭再生方法。

本文鏈接：http://www.lqzzx.com/hangye/hy693.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導(dǎo)    百科知識
