電話:13570151199
傳真:020-39972520
郵箱:hanyan@hanyancarbon.com
地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層
使用甲烷干重整制氫由于甲烷的二氧化碳重整是吸熱反應(yīng),需要巨大的外部熱源。為了降低反應(yīng)能耗,我們研究了在活性炭上負(fù)載的鎳和鎳氧化鎂催化劑用微波加熱的方法輔助甲烷制氫。為了利用微波裝置優(yōu)化重整反應(yīng),對操作參數(shù)的影響進行了包容性研究,包括催化劑活性金屬的類型及其在活性炭載體中的濃度,進料流速和反應(yīng)溫度對反應(yīng)的影響。轉(zhuǎn)換和氫氣與一氧化碳的選擇性。還使用常規(guī)加熱進行甲烷干重整,并將結(jié)果與微波加熱的結(jié)果進行比較。
活性炭催化劑的制備
通過初始濕法浸漬制備具有不同鎳金屬負(fù)載量的活性炭催化劑。用這種方法制備了5%到25%鎳含量的活性炭。還使用浸漬技術(shù)制備含10%鎳與10%氧化鎂的活性炭和鎳鎂負(fù)載活性炭催化劑。將催化劑在90℃下連續(xù)攪拌下干燥,然后在120℃下干燥24小時。催化劑最終在700℃下在氬氣流下以10℃/秒的升溫速率煅燒5小時。
微波加熱實驗裝置
微波設(shè)置如圖1所示。干重整反應(yīng)在固定床石英管中進行。將活性炭置于波導(dǎo)通道中并通過微波加熱至反應(yīng)溫度。石英棉用于調(diào)節(jié)催化劑床在波導(dǎo)通道中心的位置。使用熱風(fēng)機通過活性炭前面的開窗測量催化劑床的溫度。在實驗之前校準(zhǔn)熱槍。該系統(tǒng)處于大氣壓下,并且施加的微波功率被設(shè)定為改變活性炭的溫度。在催化反應(yīng)之前,活性炭在600℃下還原2小時,氫氣流速為50毫升/分鐘。將活性炭加熱至反應(yīng)溫度后,將甲烷和二氧化碳(1:1)的混合物,總流速為500毫升/分鐘,在電爐中加熱,最后加入催化劑床。進料引入后約30分鐘,當(dāng)產(chǎn)品的濃度變得穩(wěn)定,該氣體產(chǎn)物取樣并用配有殘余氣體分析儀的氣相色譜儀進行分析。將產(chǎn)物取樣重復(fù)三次,得到合理的準(zhǔn)確度(差異小于1%)。

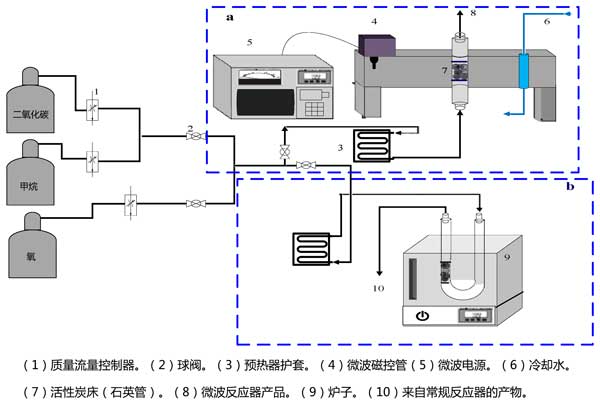

圖1:微波和甲烷干重整的常規(guī)設(shè)置的示意圖。
溫度對轉(zhuǎn)化率和產(chǎn)物選擇性的影響
使用微波作為加熱介質(zhì),在不同溫度下甲烷和二氧化碳在合成活性炭上的轉(zhuǎn)化如圖2所示a,b,分別。可以看出,反應(yīng)溫度的升高加速了重整反應(yīng),導(dǎo)致反應(yīng)物在較高溫度下的轉(zhuǎn)化率較高。如所證明的,在載鎳活性炭催化劑中,15%的鎳負(fù)載量分別表現(xiàn)出最高的轉(zhuǎn)化率,其中甲烷和二氧化碳分別為76%和79%。隨著鎳含量的增加,轉(zhuǎn)化率呈下降趨勢。觀察到的趨勢可能與這些活性炭的氫吸收和鎳分散結(jié)果有關(guān),這表明了相同的趨勢。結(jié)果表明,隨著鎳含量的增加高達(dá)15%,可用于吸附反應(yīng)氣體的位點的數(shù)量增加。此外,發(fā)現(xiàn)向活性炭中加入氧化鎂對催化劑的活性有積極的影響,使載鎳氧化鎂活性炭催化劑的甲烷轉(zhuǎn)化率提高到84%和88%。這些催化劑的氫吸收和分散結(jié)果表明,通過添加氧化鎂,活性炭載體上的鎳分散體得到增強,因此重整反應(yīng)的活性位點數(shù)增加。將這幾種活性炭進行比較,發(fā)現(xiàn)后載鎳鎂活性炭的轉(zhuǎn)化率更高。這可歸因于以下事實:通過共浸漬氧化鎳和氧化鎂,部分氧化鎳相將位于氧化鎂層下方,使得它們不能被反應(yīng)氣體接觸。

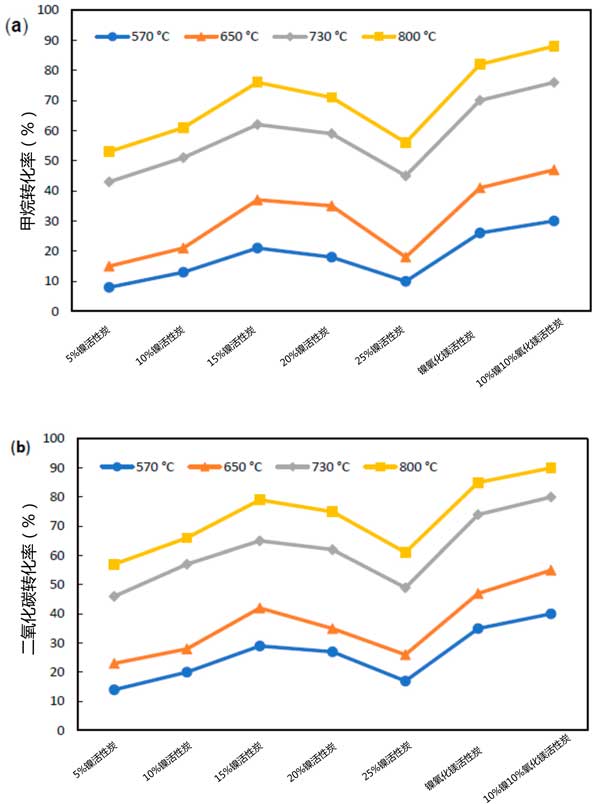

圖2:(a)二氧化碳和(b)甲烷轉(zhuǎn)化率。
加熱機理對甲烷重整的影響
為了研究微波加熱對干重整反應(yīng)的影響,使用常規(guī)的活性炭催化劑加熱進行實驗。結(jié)果如圖3所示。二氧化碳和甲烷的平衡轉(zhuǎn)化率和氫氣和一氧化碳的平衡比也繪制在圖3中。認(rèn)為兩個反應(yīng)進行平衡計算,即通過二氧化碳和反向水煤氣變換反應(yīng)進行甲烷重整。據(jù)信甲烷的重整開始于CH 4分解成含碳沉積物。這些沉積物(至少是高反應(yīng)性沉積物)在下一步中被二氧化碳?xì)饣,從而引起活性位點的原位再生。反向水煤氣變換反應(yīng)也作為副反應(yīng)發(fā)生,其中來自甲烷分解的一些氫與二氧化碳反應(yīng)生成水和一氧化碳。

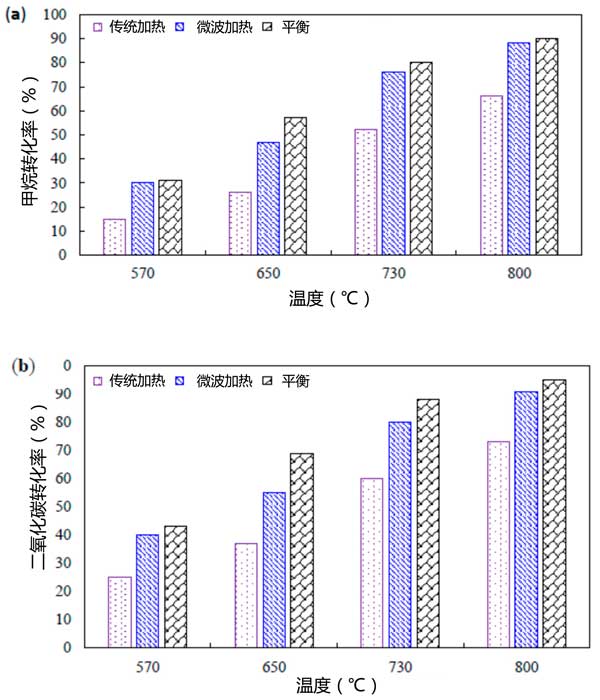

圖3:微波與常規(guī)加熱和平衡條件的比較。
與傳統(tǒng)加熱相比,使用微波加熱,甲烷和二氧化碳的轉(zhuǎn)化率都更高。轉(zhuǎn)換的差異可以通過加熱機制之間的差異來解釋。在傳統(tǒng)的加熱中,熱通量負(fù)責(zé)能量傳遞,而微波能量直接傳遞給活性炭催化劑,沒有任何熱通量。這導(dǎo)致活性炭內(nèi)較高的溫度相比,表面附近的周圍大氣的溫度,其可以被轉(zhuǎn)換為熱分布的均勻性更高相對于傳統(tǒng)的加熱。微波加熱還在活性炭床內(nèi)產(chǎn)生微等離子體(也稱為熱點),其中溫度高于本體催化劑床中測量的平均溫度。例如熱點在反應(yīng)速率增強,會產(chǎn)生更高的產(chǎn)量和改善的非均相催化反應(yīng)。值得注意的是,在微波條件下二氧化碳和甲烷的轉(zhuǎn)化率總是較高,與常規(guī)加熱幾乎沒有差別。與常規(guī)加熱相反,微波加熱可在活性炭表面產(chǎn)生多個熱點,其中局部反應(yīng)溫度高于總反應(yīng)溫度。
本次研究用微波作為加熱源,研究了一系列活性炭催化劑的二氧化碳甲烷重整反應(yīng)。在具有不同鎳負(fù)載量的活性炭催化劑中,15%鎳含量的活性炭顯示出最高活性。發(fā)現(xiàn)添加鎂作為促進劑通過增加鎳分散來增強催化劑的活性。氫和一氧化碳產(chǎn)生比率增加,表明加入鎂后,二次反應(yīng)的效果不太明顯。發(fā)現(xiàn)提高反應(yīng)溫度可改善反應(yīng)物的轉(zhuǎn)化率,這是預(yù)期的,因為重整反應(yīng)是吸熱的。與常規(guī)加熱相比,在兩個加熱系統(tǒng)的相同活性炭床溫下施加微波加熱導(dǎo)致甲烷轉(zhuǎn)化率的顯著增強;诔隹跉怏w溫度的反應(yīng)器能量效率在兩種活性炭催化劑的加熱機制之間進行比較。發(fā)現(xiàn)微波加熱具有比其常規(guī)對應(yīng)物更低的出口氣體溫度和更高的效率。
文章標(biāo)簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2024-10-30活性炭對氣態(tài)萘的增強吸附
- 2024-10-23活性炭用于去除養(yǎng)豬場通風(fēng)空氣中的氨
- 2024-10-16活性炭的CTC指標(biāo)是什么
- 2024-10-09活性炭對有機化合物的吸附與去除
- 2024-09-25活性炭作為刨花板生產(chǎn)中脲醛樹脂的改性劑
- 2024-09-18活性炭引入分子篩高效吸附環(huán)氧乙烷
- 2024-09-11活性炭浸漬氧化銅的去除乙烯
- 2024-09-04活性炭孔結(jié)構(gòu)與木質(zhì)素分子量的關(guān)系
- 2024-08-28活性炭對亞甲藍(lán)和六價鉻的吸附
- 2024-08-21活性炭修復(fù)多環(huán)芳烴污染土壤
- 2024-08-14活性炭對乙醇氧化的電化學(xué)性能
- 2024-08-07活性炭富氮對二氧化氮的吸附
