亚洲一区二区三区精彩视频在线-午夜精品一区二区三区蜜桃-成人高清视频中文在线观看-精品9999久久久久毛片

活性炭國家專精特新“小巨人”企業(yè)活性炭產(chǎn)學(xué)研合作

全國免費(fèi)咨詢熱線:400-000-1319

聯(lián)系我們
全國服務(wù)熱線:400-000-1319

電話:13570151199

傳真:020-39972520

郵箱:hanyan@hanyancarbon.com

地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號(hào)天安總部中心30號(hào)樓6層

活性炭吸附酸性水中的砷
文章作者:韓研網(wǎng)絡(luò)部 更新時(shí)間:2023-9-19 14:12:04

  活性炭吸附酸性水中的砷

  作為地殼中第20位元素,砷存在于不少于245種礦物中。這些礦物中最常見的是毒砂,這種礦物通常與高金礦床一起發(fā)現(xiàn),氧化時(shí)會(huì)產(chǎn)生砷和硫氧化酸。在采礦過程中,當(dāng)含硫化物材料暴露于大氣中的水和氧氣時(shí),砷會(huì)釋放到酸性礦山排水中。本重點(diǎn)研究生活性炭的使用以及活性炭表面的改性,以去除酸性水中的砷(III)和砷(V)。這項(xiàng)工作描述了一種活性炭的高效吸附劑的新穎開發(fā),其在砷物質(zhì)環(huán)境修復(fù)中的應(yīng)用,特別是砷在改性活性炭表面吸附的機(jī)制。

  活性炭對(duì)As(V)吸附比較

  為了比較各種活性炭吸附砷(V)的效果,將0.1克活性炭添加到50mL/50ppm砷(V)樣品中。將樣品以150rpm攪拌6小時(shí),然后過濾,然后對(duì)濾液進(jìn)行元素分析。為了比較不同活性炭基質(zhì)的功效,以每克活性炭吸附的砷(V)毫克數(shù)(mg/g)來比較相對(duì)于添加的活性炭量的吸附。如圖所示數(shù)字​圖1,與鐵、錳和鐵/錳一起官能化后,砷的吸附有顯著改善。

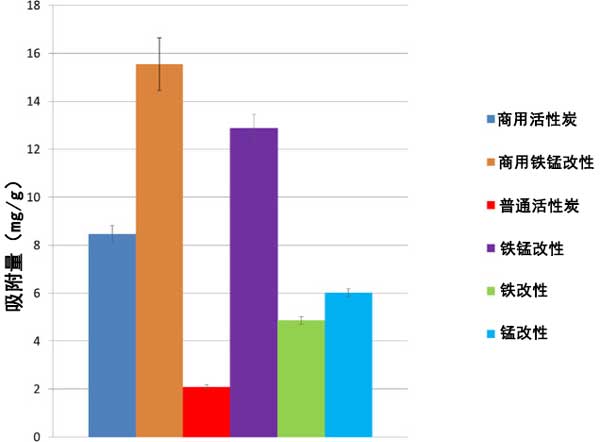

  圖1:比較各種活性炭,研究暴露6小時(shí)后砷(V)的吸附效率。

  與未改性的活性炭相比,所有金屬改性的活性炭都顯示出對(duì)砷(V)的吸附增加。負(fù)載單一金屬的活性炭對(duì)負(fù)載鐵和負(fù)載錳的活性炭的吸附量分別為4.86±0.17和6.02±0.16mg/g,而未改性的標(biāo)準(zhǔn)活性炭的吸附量為2.08±0.11mg/g。通過在表面負(fù)載鐵和錳的組合,吸附效率更加顯著提高,砷吸附量達(dá)到12.88±0.58mg/g;钚蕴吭谟描F錳混合物功能化后也進(jìn)行了測試。觀察到吸附能力從8.46±0.34mg/g提高到15.55±1.09mg/g。這樣做是為了證明表面功能化在吸附中起著關(guān)鍵作用,并且即使以降低比表面積為代價(jià),也可以通過表面功能化的改性來提高高表面積材料的吸附能力。

  金屬改性活性炭砷吸附前后的XPS表征

  鐵錳改性活性炭砷吸附前后的Fe2p3/2、Mn2p3/2和As2p3/2XPS峰信號(hào)的解卷積、物種分配和總峰面積百分比中。請(qǐng)注意,F(xiàn)e2O3、Fe3O42+、Fe3O43+、FeOOH、MnO、MnOOH和MnO2物種的識(shí)別因這些鐵和錳的眾所周知的XPS多重分裂而變得更加復(fù)雜物種。26-28FeMn負(fù)載的活性炭砷吸附后的Fe2p、Mn2p和As2p解卷積的XPS譜如圖2所示作為每個(gè)活性炭樣品的相關(guān)峰去卷積的示例。

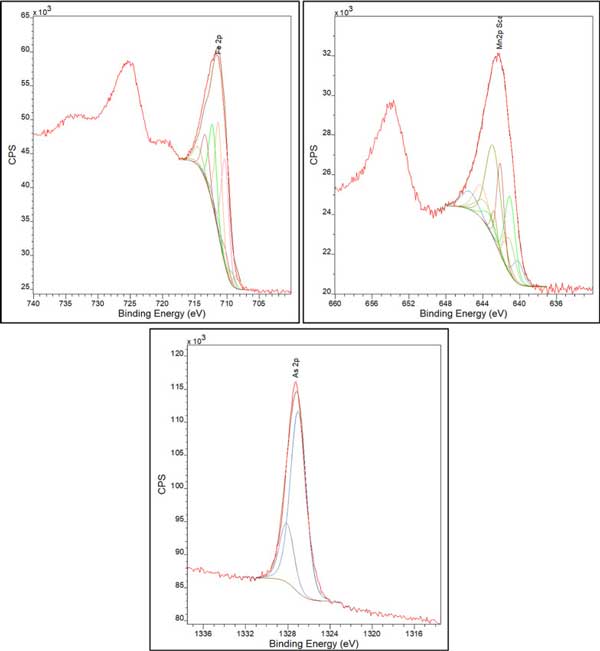

  圖2:負(fù)載FeMn的活性炭、As曝光后的Fe(左上)、Mn(右上)和As(底部)XPS峰的解卷積。

  在負(fù)載金屬的活性炭中觀察到的砷吸附增加的一種可能的解釋是砷化物的形成。如果砷化物的形成是吸附增加的原因,則砷2p3/2峰的XPS光譜將顯示砷化物的BE為1322.9eV。由于該區(qū)域不存在峰,因此不會(huì)形成砷化物,并且在經(jīng)過Fe、Mn和FeMn處理的活性炭中觀察到的砷吸附增強(qiáng)一定是通過不同的機(jī)制實(shí)現(xiàn)的。根據(jù)我們對(duì)砷暴露前和后的含鐵和錳負(fù)載的活性炭樣品的表征,我們得出結(jié)論,可能會(huì)發(fā)生氧化/還原反應(yīng)。這與XPS結(jié)果一致,特別是對(duì)于砷2p3/2峰,表明存在于活性炭材料表面的砷物質(zhì)被還原為砷(III)。

  活性炭的吸附機(jī)制

  鐵基砷吸附以觀察到預(yù)吸附砷的FeMn活性炭表面的鐵物質(zhì)主要是Fe2O3和FeOOH物質(zhì),分別占鐵物質(zhì)的32%和53%。接觸砷后,這些百分比顯著變?yōu)?.7%Fe2O3和82%FeOOH。pH3.0溶液中砷(V)的形態(tài)已知為H2AsO4–,吸附后As2p3/2峰的XPS顯示,砷(V)在吸附過程中顯著還原為砷(III)。吸附過程。

  在功能化過程中,鐵被負(fù)載到活性炭表面,并通過偶極-偶極分子間力物理吸附到表面,如圖3A所示,其中R代表活性炭。鐵的高度親氧特性是砷的帶負(fù)電的氧形成鐵-氧化物鍵的理想表面,將Fe2O3物質(zhì)分解成FeOO–可以水解為FeOOH和砷的中間物質(zhì)和鐵通過共享的氧結(jié)合,如圖3B所示。這種中間體會(huì)被活性炭中的電子快速分解,使用鐵作為導(dǎo)體,電子可以自由地流向砷,并將砷物質(zhì)從砷(V)還原為砷(III)。在這種情況下,鐵僅充當(dāng)電子流動(dòng)的通道,而活性炭本身則充當(dāng)還原劑。這是根據(jù)鐵的XPS形態(tài)得知的,其中Fe(III)仍為Fe(III),表明它不是充當(dāng)還原劑,而是充當(dāng)電子到達(dá)砷的穿梭機(jī)。在此還原過程中,砷的化學(xué)鍵將從鐵物質(zhì)上的共享氧中斷裂,并且還原的砷(III)物質(zhì)將通過氫鍵物理吸附到活性炭的載鐵表面,如觀察到的在​圖3C。

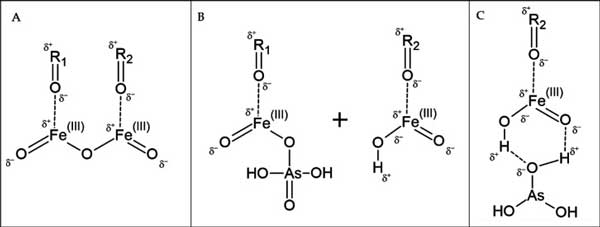

  圖3:(A)顯示物理吸附到活性炭表面的鐵。(B)顯示了由于暴露于砷而形成的兩種鐵產(chǎn)物FeOOH和中間體FeO–O–AsH2O3。(C)顯示了還原的As(III),這是電子從活性炭流過鐵的結(jié)果,通過氫鍵物理吸附到載鐵表面。

  錳改性活性炭的吸附機(jī)制

  在XPS結(jié)果可以觀察到MnO物質(zhì)顯著減少,從吸附前的27%減少到暴露后的15%。MnO物質(zhì)的減少導(dǎo)致活性炭上存在的MnOOH和MnO2物質(zhì)的增加。與鐵基砷吸附類似,在活性炭功能化過程中,MnO通過偶極-偶極相互作用物理吸附到活性炭表面。與鐵不同,對(duì)于錳,可以觀察到兩種不同的過程。第一個(gè)過程是將錳(II)氧化為錳(III)。在此過程中,砷從兩個(gè)不同的錳分子中奪取一個(gè)電子,如氧化還原反應(yīng)。該反應(yīng)將使用錳作為還原劑將砷(V)還原為砷(III),砷(III)將通過氫鍵與在此過程中形成的MnOOH物質(zhì)發(fā)生物理吸附,如在數(shù)字圖4A。

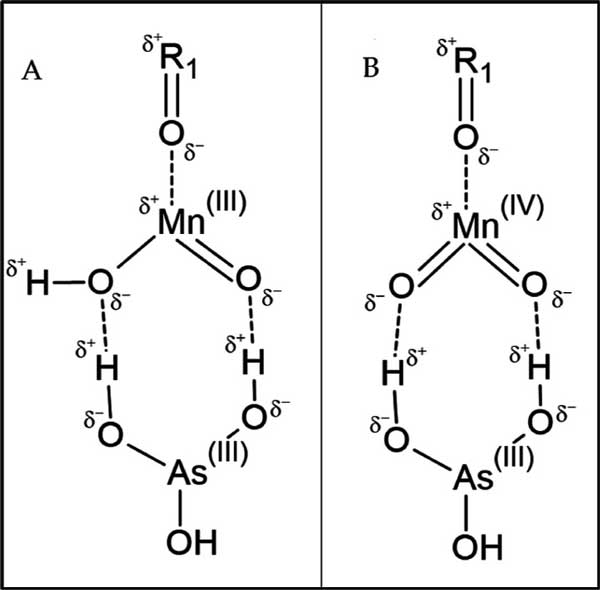

  圖4:(A)顯示反應(yīng)(1)的產(chǎn)物,其中MnO被氧化為MnOOH。(B)顯示反應(yīng)(2)的產(chǎn)物,其中MnO被氧化成MnO2。As(III)通過氫鍵物理吸附到負(fù)載Mn的表面。

  與上面提出的鐵基吸附不同,活性炭不參與吸附的氧化還原過程,如在鐵基吸附中觀察到的那樣。在這種情況下,活性炭提供了一個(gè)重要的表面,化學(xué)反應(yīng)可以在該表面上發(fā)生,以便砷可以被吸附并從溶液中去除。

  活性炭對(duì)砷的吸附動(dòng)力學(xué)

  砷(V)動(dòng)力學(xué)曲線使用負(fù)載金屬的活性炭、標(biāo)準(zhǔn)活性炭和商業(yè)活性炭對(duì)砷(V)的吸附動(dòng)力學(xué)進(jìn)行了評(píng)估,結(jié)果顯示在​圖5。對(duì)于每種碳材料,砷(V)的吸附在6小時(shí)后達(dá)到平衡。標(biāo)準(zhǔn)活性炭顯示出最低的吸附容量,6小時(shí)后達(dá)到總可能吸附量的8.13±0.16%。負(fù)載鐵的活性炭和負(fù)載錳的活性炭均表現(xiàn)出比標(biāo)準(zhǔn)活性炭更高的吸附容量,表明表面的金屬負(fù)載確實(shí)提高了活性炭的吸附容量。負(fù)載鐵和負(fù)載錳的活性炭在短攪拌時(shí)間和長攪拌時(shí)間下對(duì)砷的吸附均比標(biāo)準(zhǔn)活性炭有顯著改善,6小時(shí)后分別達(dá)到19.90±0.71和23.21±0.23%。

  圖5:所研究的各種活性炭的As(V)吸附動(dòng)力學(xué)曲線。砷吸附以吸附百分比給出,最大吸附(即100%)為25mg/g。

  復(fù)合鐵錳活性炭顯示出最高的吸附容量,6小時(shí)后的吸附量達(dá)到總吸附量的50.93±1.17%。這表明比標(biāo)準(zhǔn)活性炭和單金屬負(fù)載活性炭都有顯著改進(jìn)。鐵錳負(fù)載活性炭的二元系統(tǒng)協(xié)同工作,在吸附過程中利用了上述所有吸附機(jī)制,使得吸附容量比單金屬負(fù)載活性炭材料增加更多。

  活性炭吸附酸性水中的砷,使用金屬摻雜活性炭吸附砷(V)和砷(III);钚蕴康慕饘儇(fù)載導(dǎo)致砷的吸附能力顯著增加,超過了基準(zhǔn)商業(yè)活性炭。根據(jù)表面積和微孔率歸一化的吸附能力比較表明,活性炭表面的功能性是比高表面積或大微孔率更重要的吸附因素。二元鐵錳負(fù)載活性炭對(duì)砷的吸附遠(yuǎn)遠(yuǎn)超過其他研究的活性炭。活性炭的XPS顯示砷吸附后活性炭上存在的鐵和錳的形態(tài)發(fā)生顯著變化,從而得出砷通過氧化還原反應(yīng)物理吸附到負(fù)載金屬的表面的結(jié)論。使用該方法生產(chǎn)的活性炭可有效吸附溶液中的砷物質(zhì),是使用活性炭去除水中砷污染的一種經(jīng)濟(jì)有效的方法。

文章標(biāo)簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.

本文鏈接:http://www.lqzzx.com/hangye/hy1226.html

查看更多分類請(qǐng)點(diǎn)擊:公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
