電話:13570151199
傳真:020-39972520
郵箱:hanyan@hanyancarbon.com
地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層
活性炭用于銅離子的檢測和吸附
工業(yè)化的快速發(fā)展給自然環(huán)境帶來了嚴(yán)重的污染。工業(yè)廢水主要排入河流、湖泊,產(chǎn)生大量重金屬。1大多數(shù)重金屬難以自然降解,對自然生態(tài)系統(tǒng)產(chǎn)生重大影響。銅離子(Cu2+)是一種最常見的重金屬離子,可通過工業(yè)和人類活動釋放到環(huán)境中。因此,靈敏的檢測方法和高效的吸附材料對于預(yù)防和減少Cu2+至關(guān)重要。
活性炭是一種傳統(tǒng)的吸附材料。檢測環(huán)境中的重金屬對于控制重金屬污染也至關(guān)重要,檢測方法有紫外可見分光光度法、離子交換色譜法、火焰原子吸收分光光度法等。然而,它們通常需要較高的儀器成本和復(fù)雜的檢測操作。因此,金屬離子傳感器平臺近年來備受關(guān)注,例如有機(jī)分子、納米顆粒和碳點。
活性炭對銅離子的吸附能力
為了評價活性炭對Cu2+的吸附能力,我們選擇兩種活性炭作為吸附材料。吸附容量計算。如圖1a所示,吸附平衡隨著Cu2+濃度的增加而增加。兩種活性炭均表現(xiàn)出優(yōu)異的吸附能力,容量分別為50.21和68.06mg/g-1。吸附平衡時間也是評價吸附性能的重要指標(biāo),因此考察了吸附動力學(xué)過程,如圖1b所示;钚蕴吭诮佑|60分鐘后達(dá)到平衡,吸附容量為50.58mg/g-1,而活性炭1在接觸30分鐘后達(dá)到平衡,吸附容量為59.81mg/g-1。

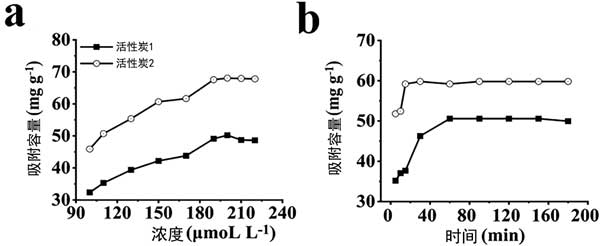

圖1:兩種活性炭對銅離子的(a)等溫吸附和(b)動態(tài)吸附。
納米活性炭點的熒光選擇性和靈敏檢測
納米活性炭點對金屬離子的選擇性至關(guān)重要,添加納米活性炭點后檢查金屬離子的熒光強(qiáng)度。當(dāng)將納米活性炭點添加到空白溶液和含有12種金屬離子的溶液中時,發(fā)生熒光發(fā)射,如圖2a和b所示。然而,當(dāng)添加Cu2+時,納米活性炭點的熒光強(qiáng)度明顯下降,熒光強(qiáng)度下降了87.1%,表明發(fā)生了明顯的熒光猝滅。隨著Cu2+濃度從10nM增加到80nM,納米活性炭點的熒光強(qiáng)度隨著Cu2+濃度的增加而降低,如圖2c所示。線性相關(guān)系數(shù)(r)為0.992(圖2d)。檢測限(LOD)計算為3r/S,其中r代表空白信號標(biāo)準(zhǔn)偏差(n=11),n指對空白樣品進(jìn)行重復(fù)測量的次數(shù),S(指斜率)的線性曲線)。因此,Cu2+的納米活性炭點的LOD計算為2.83nmol/L-1。一些報道的材料可以同時檢測兩種或多種金屬離子。例如,摻雜氮和硫制備的基于羊毛角蛋白的熒光CQD可以檢測Cr6+和Fe3+。相比之下,鴿糞合成的氮硫共摻雜熒光納米活性炭點可以檢測Hg2+和Fe3+。在我們的案例中,納米活性炭點對Cu2+的檢測表現(xiàn)出高選擇性。納米活性炭點的表面有機(jī)基團(tuán)(-COOH和-NH2)具有很強(qiáng)的選擇性與Cu2+結(jié)合的能力,導(dǎo)致納米活性炭點聚集,產(chǎn)生較高的猝滅熒光強(qiáng)度,從而導(dǎo)致納米活性炭點的熒光強(qiáng)度猝滅。當(dāng)Cu2+濃度在10至80nM范圍內(nèi)時,熒光強(qiáng)度表現(xiàn)出良好的線性相關(guān)性,如圖2d所示。

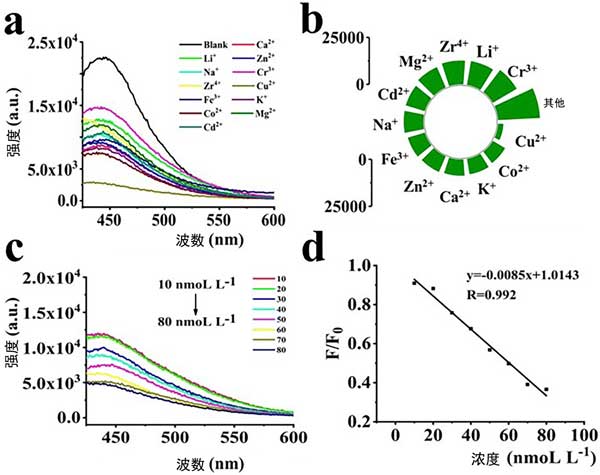

圖2:(a)12種金屬離子的納米活性炭點的熒光發(fā)射光譜,(b)360nm處的熒光強(qiáng)度,(c)不同濃度Cu2+的熒光發(fā)射光譜,(d)Cu2+檢測的線性曲線。
淬火原理
基于目前的研究,已經(jīng)提出了幾種理論來解釋納米活性炭點的熒光猝滅現(xiàn)象,包括內(nèi)過濾效應(yīng)、電子轉(zhuǎn)移和能量共振機(jī)制。Zeta電位和紫外光譜已被廣泛用于闡明納米活性炭點的猝滅機(jī)制。當(dāng)引入Cu2+后,納米活性炭點溶液的Zeta電位從-24.8mV增加到4.7mV,表明納米活性炭點和Cu2+之間形成了復(fù)合物。添加100μmol/L-1銅離子后,納米活性炭點的紫外吸收光譜在220至270nm范圍內(nèi)發(fā)生了顯著變化。意味著納米活性炭點和Cu2+的官能團(tuán)之間存在配位。因此,可以推斷納米活性炭點和Cu2+之間的電子轉(zhuǎn)移是熒光猝滅的主要原因。
活性炭用于銅離子的檢測和吸附,制備了兩種具有不同性能的碳基材料活性炭和納米活性炭點。用NaOH活化后制備高比表面活性炭,其對Cu2+的吸附容量為68.06mg/g-1。與其他活性炭相比具有高吸附能力。納米活性炭點在436nm處產(chǎn)生藍(lán)色發(fā)射,對Cu2+檢測具有選擇性,并具有超LOD(2.83nmol/L-1),因此,制備兩種不同性能的材料用于環(huán)境中重金屬的檢測和去除,不僅實現(xiàn)了廢棄材料的資源化利用,而且提供了一種新的思路關(guān)于環(huán)境保護(hù)。
文章標(biāo)簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2024-10-30活性炭對氣態(tài)萘的增強(qiáng)吸附
- 2024-10-23活性炭用于去除養(yǎng)豬場通風(fēng)空氣中的氨
- 2024-10-16活性炭的CTC指標(biāo)是什么
- 2024-10-09活性炭對有機(jī)化合物的吸附與去除
- 2024-09-25活性炭作為刨花板生產(chǎn)中脲醛樹脂的改性劑
- 2024-09-18活性炭引入分子篩高效吸附環(huán)氧乙烷
- 2024-09-11活性炭浸漬氧化銅的去除乙烯
- 2024-09-04活性炭孔結(jié)構(gòu)與木質(zhì)素分子量的關(guān)系
- 2024-08-28活性炭對亞甲藍(lán)和六價鉻的吸附
- 2024-08-21活性炭修復(fù)多環(huán)芳烴污染土壤
- 2024-08-14活性炭對乙醇氧化的電化學(xué)性能
- 2024-08-07活性炭富氮對二氧化氮的吸附
