電話:13570151199
傳真:020-39972520
郵箱:hanyan@hanyancarbon.com
地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層
活性炭對聚乳酸的阻燃增強
聚乳酸是一種擁有優(yōu)異的生物相容性和生物降解性、良好的加工性和豐富的原材料供應的物質,由于其性質廣泛應用于食品包裝、汽車零部件、3D打印和航空航天工業(yè)。然而,熱穩(wěn)定性不足和在高溫下易降解,極大地阻礙了其在電子和各種商業(yè)領域的應用前景。為了解決這個問題,我們通過對活性炭浸漬磷酸和尿素進行改性,成功合成了一種含磷氮的活性炭,并且將這種新型活性炭進一步加載到聚乳酸基質中以制備成活性炭聚乳酸復合材料。以活性炭為阻燃載體,讓聚乳酸具有出色的阻燃性能,同時保持無毒和可生物降解的性能。
活性炭聚乳酸復合材料
聚乳酸、活性炭和改性活性炭粉末在180℃下通過螺桿轉速為30rpm的普通雙螺桿擠出機混合到制備好的母料中之前進行干燥。母粒用于通過在180℃下熱壓制備指定的復合材料樣品。制成了兩種復合材料,純聚乳酸樹脂也作為參考進行;钚蕴亢土椎男曰钚蕴康谋砻嫘蚊埠虴DAX光譜如圖1所示。從圖1a可以看出,活性炭具有高度發(fā)達的孔隙結構和光滑的表面,其高比表面積為阻燃劑的接枝提供了足夠的反應位點。請注意,改性活性炭的無定形表面不存在微孔,并且被阻燃劑包裹(圖1b)。EDAX元素分析(圖1c或圖1d)顯示改性活性炭的氮、磷和氧含量顯著增加,這可以認為是磷酸和尿素與活性炭的含氧官能團發(fā)生接枝反應。

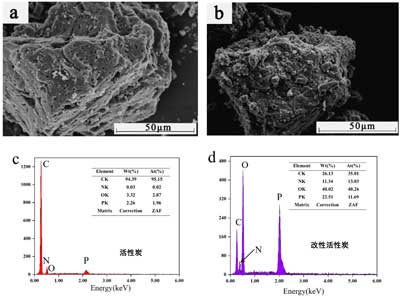

圖1:活性炭(a)和改性活性炭(b)的表面形態(tài)和活性炭(c)和改性活性炭(d)的EDAX光譜。
燃燒性能
極限氧指數(shù)測試后聚乳酸、添加活性炭和添加改性活性炭的復合材料圖像如圖2所示?梢钥闯黾兙廴樗岷苋菀c燃,有明顯的滴落現(xiàn)象,其極限氧指數(shù)為20.1%,在UL-94測試中沒有評級結果;钚蕴烤廴樗釓秃喜牧系淖枞夹阅茱@著提高,極限氧指數(shù)隨著活性炭負載量的增加而增加,而滴落的發(fā)生程度有限。相比之下,改性活性炭的極限氧指數(shù)達到28%時,阻燃性顯著提高。即使是添加3.0%的少量改性活性炭復合材料,該值也達到了31.7%,而在當前工作中當改性活性炭負載為9wt.%時,滴落受到了極大的限制,并且在UL-94測試中也獲得了0級?梢缘贸鼋Y論,改性活性炭表現(xiàn)出優(yōu)于未改性活性炭的良好性能。

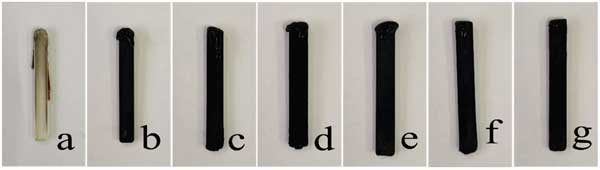

圖2:極限氧指數(shù)測試后復合材料的數(shù)字圖像:(a)聚乳酸,(b)添加活性炭3%,(c)添加活性炭6%,(d)添加活性炭9%,(e)添加改性活性炭3%,(f)添加改性活性炭6%,(g)添加改性活性炭9%。
熱穩(wěn)定性
熱重分析結果列于圖3中。所有樣品均呈現(xiàn)單一熱降解階段,但5%質量損失溫度(T5%)或熱降解速率最高溫度(Tmax)略有不同。純聚乳酸在322℃時開始快速降解,如圖3a所示,其Tmax達到363℃,并且在400℃時幾乎所有質量都損失了。在800℃的終端溫度下測得相應的殘?zhí)柯蕛H為1.35%。相比之下,當應用改性活性炭時,酸性添加劑(磷酸鹽)會促進聚乳酸復合材料的較早分解,這與之前的結果一致。殘?zhí)柯孰S著復合材料中改性活性炭的加載而逐漸增加。純聚乳酸和改性活性炭復合材料的Tmax幾乎沒有差異,分別為363℃、364℃、357℃和363℃。因此可以看出,改性活性炭負載對聚乳酸降解沒有影響。在600℃到800℃的范圍內,聚乳酸燃燒的殘余物沒有質量變化,但在一定程度上可以觀察到輕微的質量損失,表明加入改性活性炭后復合材料的燃燒延遲。

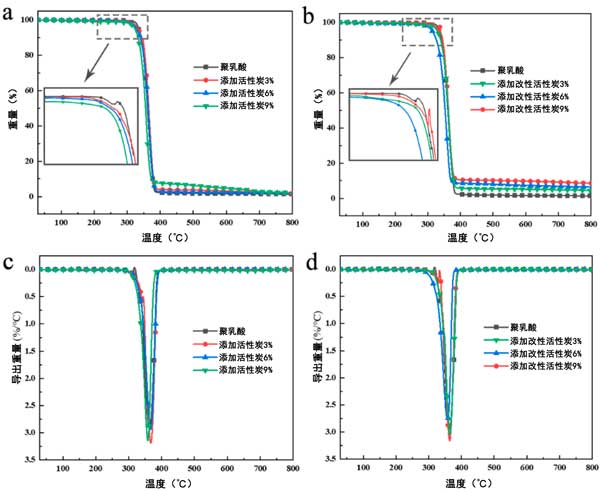

圖3:活性炭復合材料的熱重分析(a,c)和DTG(b,d)曲線。
殘留碳分析

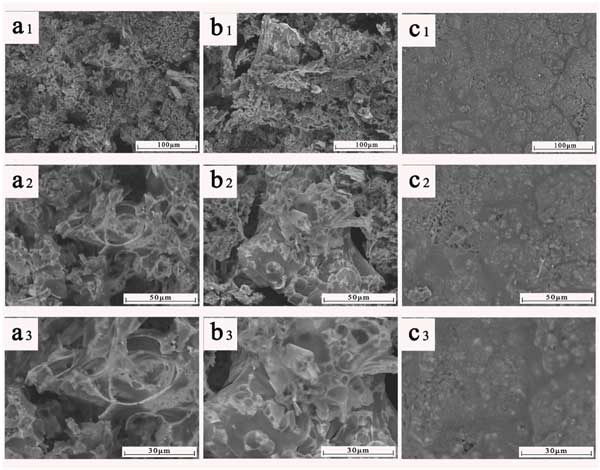

當加載足夠的改性活性炭時,膨脹的殘余碳可以通過其質量、連續(xù)性和致密性得到證實,這些都得到了極大的改善。一般來說,膨脹的殘余碳可以減少凝相和氣相之間潛在的熱和傳質,這反過來又會引起燃燒抑制。經過錐形量熱儀測試后如圖4中的圖案所示,可以注意到殘留碳的顯著形態(tài)差異。在改性活性炭6%和改性活性炭9%的表面上可以看到空隙和裂口(圖4a1、b1),它們可以作為熱量的擴散途徑,并且在燃燒過程中會揮發(fā)。此外,相比之下,改性活性炭9%在表面提供了精細的皺紋覆蓋層(圖4c1),這產生了有效的凝聚相阻燃性,此外,皺紋形態(tài)可以作為復合材料的增強框架。
圖4:錐形量熱儀測試復合材料中殘留碳的形態(tài):改性活性炭3%(a)、改性活性炭6%(b)和改性活性炭9%(c)。
活性炭對聚乳酸的阻燃增強,我們成功研發(fā)了一種含磷氮的活性炭,并將其應用于聚乳酸復合材料的阻燃增強。TGA分析表明,改性可以增強活性炭的熱穩(wěn)定性,并且隨著復合材料中改性活性炭的負載量增加,殘?zhí)柯蕰鄳黾,從而導致聚乳酸的早期降解和碳化,從而形成更多的殘(zhí)。機械強度研究表明改性活性炭復合材料的剛度降低和抗變形能力增強。與純聚乳酸和活性炭聚乳酸對應物相比,復合材料在阻燃性方面表現(xiàn)出色。當加載9wt.%改性活性炭時,復合材料可以達到V-0等級(UL94),極限氧指數(shù)值為31.75%。錐形量熱儀測試結果表明,通過降低總放熱、放熱率和更高的殘余質量可以改善燃燒性能,這證實了改性活性炭復合材料中是一種有效的阻燃劑,殘?zhí)悸食^理論值50%以上。殘?zhí)康男螒B(tài)結構證明改性活性炭可以促進形成致密連續(xù)的碳層,有效保護下層基質免受燃燒。
文章標簽:椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2024-10-30活性炭對氣態(tài)萘的增強吸附
- 2024-10-23活性炭用于去除養(yǎng)豬場通風空氣中的氨
- 2024-10-16活性炭的CTC指標是什么
- 2024-10-09活性炭對有機化合物的吸附與去除
- 2024-09-25活性炭作為刨花板生產中脲醛樹脂的改性劑
- 2024-09-18活性炭引入分子篩高效吸附環(huán)氧乙烷
- 2024-09-11活性炭浸漬氧化銅的去除乙烯
- 2024-09-04活性炭孔結構與木質素分子量的關系
- 2024-08-28活性炭對亞甲藍和六價鉻的吸附
- 2024-08-21活性炭修復多環(huán)芳烴污染土壤
- 2024-08-14活性炭對乙醇氧化的電化學性能
- 2024-08-07活性炭富氮對二氧化氮的吸附
