電話:13570151199
傳真:020-39972520
郵箱:hanyan@hanyancarbon.com
地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號(hào)天安總部中心30號(hào)樓6層
活性炭催化劑負(fù)載錳鉬制備柴油燃料
為了獲取可持續(xù)的燃料應(yīng)用,所以研發(fā)使用廢油來制作成柴油燃料。這種與傳統(tǒng)的化石衍生產(chǎn)品相比,生物柴油和生物油中氧氣濃度升高是它們的大部分缺點(diǎn)的基礎(chǔ),例如較低的熱性能。通過脂肪酸和相關(guān)化合物的催化脫氧制造無氧碳?xì)浠衔。此外,綠色柴油和石油衍生柴油都具有共同的物理化學(xué)特性,因此前者可以單獨(dú)使用或與傳統(tǒng)柴油混合用于燃燒點(diǎn)火發(fā)動(dòng)機(jī)。發(fā)現(xiàn)錳和鉬被發(fā)現(xiàn)是脫氧反應(yīng)的有效促進(jìn)劑,所以這次的研究是使用優(yōu)質(zhì)活性炭作為載體,負(fù)載錳鉬來進(jìn)行生物柴油的脫氧精煉。
脫氧反應(yīng)參數(shù)優(yōu)化
還對(duì)活性炭催化劑的外觀進(jìn)行了評(píng)估,以探索它們的構(gòu)型、圖案和表面顆粒輪廓。對(duì)制成的樣品的FESEM圖像進(jìn)行了評(píng)估,并證明了金屬在支架上的均勻分布(圖1a-c)。在活性金屬摻雜之后,顆粒的尺寸和形式顯著改變?梢钥闯觯苽洵h(huán)境對(duì)碳的外觀有顯著影響。通過將Mn和Mo摻雜比例從0.1提高到1wt.%,在加熱的浸漬雙金屬催化劑上,顆粒的尺寸會(huì)大幅度減小。相反,由于聚集效應(yīng),將Mn提高到>0.5wt.%與顆粒會(huì)擴(kuò)大。使用BET和XRD驗(yàn)證了這些數(shù)據(jù),這表明孔隙的表面積和體積減少,同時(shí)晶體尺寸增加。表現(xiàn)出優(yōu)異活性的催化劑通常具有合理的表面積和粒徑;后者,配置和多孔性質(zhì),反應(yīng)產(chǎn)生重大影響。因此,有組織的多孔載體的微小粒徑將增加表面積并產(chǎn)生更大的活性催化表面,這些特性將有利于反應(yīng)性能。通過將元素負(fù)載從0.1%增加到1%來增加表面積,這是由于金屬鹽充當(dāng)活性炭的活化劑。另一方面,由于活性元素會(huì)阻塞孔隙,因此通過增加摻雜百分比可以減小孔隙體積和尺寸。

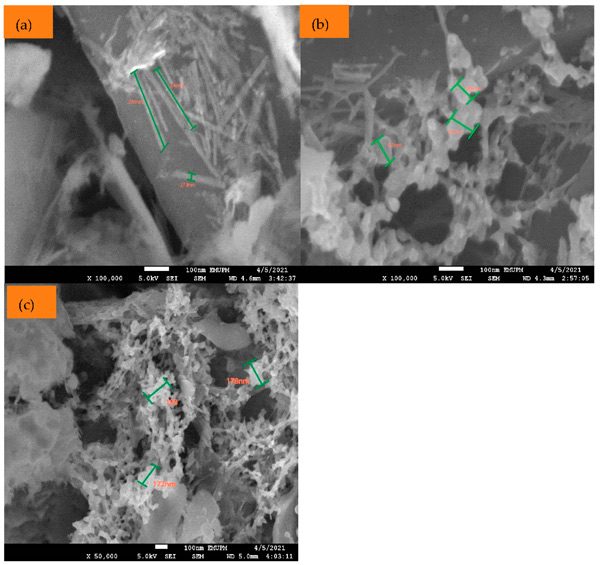

圖1:樣品的代表性FESEM圖像。(a)Mn(0.5%)-Mo(0.1%)/活性炭,(b)Mn(0.5%)-Mo(0.5%)/活性炭和(c)Mn(0.5%)-Mo(1%)/活性炭這三種催化劑。
廢油的催化脫氧反應(yīng)
當(dāng)廢油對(duì)Mn/活性炭和Mn-Mo/活性炭催化劑樣品進(jìn)行脫氧反應(yīng)時(shí),產(chǎn)物包括液態(tài)正烷烴和烯烴,以及含氧中間體物質(zhì),例如醇,醛和酮,以及汽化的CO和CO2。單獨(dú)或兩種活性炭金屬催化劑生產(chǎn)提供了優(yōu)異的轉(zhuǎn)化和完全差異化在廢油的溶解氧過程;钚蕴看呋瘎┑姆磻(yīng)性能主要取決于Mn和Mo表面密度以及催化劑的酸度。脫氧反應(yīng)在300℃的反應(yīng)溫度和500rpm的攪拌速度下在惰性N2中進(jìn)行30分鐘氣氛。對(duì)活性炭上Mn和Mo負(fù)載百分比的篩選表明,與0.1wt.%相比,將活性炭負(fù)載0.5wt.%將烴產(chǎn)率從31.9%提高到37.9%,并將Mo負(fù)載量從0.1wt.%提高至0.5wt.%導(dǎo)致產(chǎn)率從25.7%增加到42.4%。篩選結(jié)果表明,最佳的錳負(fù)載百分比為0.5wt.%,并選擇了此百分比。Mo對(duì)Mn催化劑的影響從0.1到1wt.%負(fù)載百分比進(jìn)行了研究,結(jié)果表明0.5wt.%的Mn和Mo是合適百分比,烴收率為74%(圖2)。

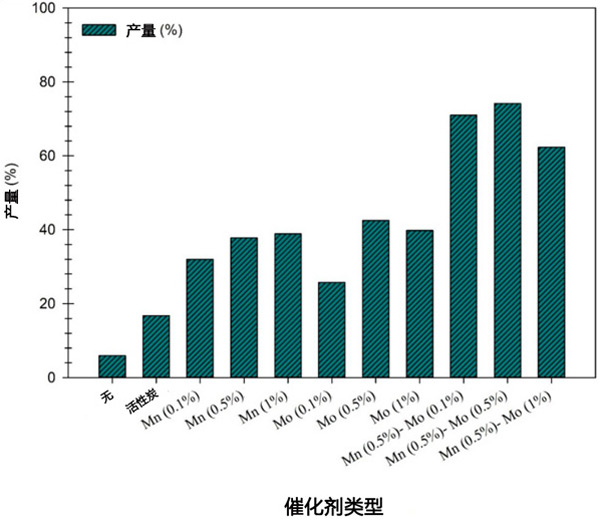

圖2:廢油在負(fù)載型催化劑上的脫氧反應(yīng)篩選。
活性炭催化劑負(fù)載的影響
活性炭催化劑負(fù)載對(duì)烴類轉(zhuǎn)化和產(chǎn)物分化的影響如圖3a、b所示。脫氧反應(yīng)在惰性N2氣氛中在300℃的反應(yīng)溫度和500rpm的攪拌速度下進(jìn)行30分鐘。評(píng)估了催化劑負(fù)載量(即1-6wt.%)的影響。數(shù)據(jù)表明,脫氧性能和分化均在1-2wt.%的活性炭催化劑負(fù)載范圍內(nèi)升高,但隨后在催化劑負(fù)載>2wt.%后下降。產(chǎn)率和產(chǎn)物選擇性當(dāng)使用2wt.%時(shí),其效果更好,即分別為47.13%和72.85%。相反,在催化劑負(fù)載量超過2wt.%時(shí),脫氧性能和選擇性的下降可能反映了催化劑的負(fù)載過重,由于不同的活性位點(diǎn)的剩余活性位點(diǎn),這將促進(jìn)對(duì)二級(jí)和并行反應(yīng)的驅(qū)動(dòng)。
圖3:Mn(0.5%)-Mo(0.5%)/活性炭的反應(yīng)優(yōu)化條件。(a,b)催化劑負(fù)載的影響,(c,d)反應(yīng)時(shí)間的影響和(e,f)反應(yīng)溫度的影響。
活性炭催化劑負(fù)載錳鉬制備柴油燃料的這項(xiàng)研究中,通過多種活性炭催化劑的溶解氧深度研究了不同催化劑配置對(duì)失活和收獲的影響,例如Mn(0.5%)-Mo(0.5%)/活性炭。棕櫚油廢油是使用的反應(yīng)原料,具有顯著的酸值,F(xiàn)FA成分超過95%。飽和和不飽和脂肪酸單元均構(gòu)成原料油。數(shù)據(jù)表明原料在所有三種形式的催化劑下都經(jīng)歷了有效的溶解氧;提取氧氣以產(chǎn)生一氧化碳、二氧化碳和水。由于活性元素(Mn和Mo)之間的協(xié)同作用,雙金屬催化劑對(duì)催化劑活性有很大的影響。Mn(0.5%)-Mo(0.5%)/活性炭催化劑表現(xiàn)出優(yōu)異的催化劑穩(wěn)定性,因?yàn)樗梢杂糜诙噙_(dá)5次連續(xù)運(yùn)行,烴產(chǎn)率>72%,產(chǎn)物具有選擇性>70%。應(yīng)該注意的是,由于在連續(xù)運(yùn)行期間活性金屬損失到溶液中,催化劑活性效率會(huì)隨著反應(yīng)運(yùn)行而降低。
文章標(biāo)簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.本文鏈接:http://www.lqzzx.com/hangye/hy1104.html
查看更多分類請(qǐng)點(diǎn)擊:公司資訊 行業(yè)新聞 媒體報(bào)導(dǎo) 百科知識(shí)
推薦資訊
- 2024-10-30活性炭對(duì)氣態(tài)萘的增強(qiáng)吸附
- 2024-10-23活性炭用于去除養(yǎng)豬場(chǎng)通風(fēng)空氣中的氨
- 2024-10-16活性炭的CTC指標(biāo)是什么
- 2024-10-09活性炭對(duì)有機(jī)化合物的吸附與去除
- 2024-09-25活性炭作為刨花板生產(chǎn)中脲醛樹脂的改性劑
- 2024-09-18活性炭引入分子篩高效吸附環(huán)氧乙烷
- 2024-09-11活性炭浸漬氧化銅的去除乙烯
- 2024-09-04活性炭孔結(jié)構(gòu)與木質(zhì)素分子量的關(guān)系
- 2024-08-28活性炭對(duì)亞甲藍(lán)和六價(jià)鉻的吸附
- 2024-08-21活性炭修復(fù)多環(huán)芳烴污染土壤
- 2024-08-14活性炭對(duì)乙醇氧化的電化學(xué)性能
- 2024-08-07活性炭富氮對(duì)二氧化氮的吸附
