亚洲一区二区三区精彩视频在线-午夜精品一区二区三区蜜桃-成人高清视频中文在线观看-精品9999久久久久毛片

活性炭國(guó)家專精特新“小巨人”企業(yè)活性炭產(chǎn)學(xué)研合作

全國(guó)免費(fèi)咨詢熱線:400-000-1319

聯(lián)系我們
全國(guó)服務(wù)熱線:400-000-1319

電話:13570151199

傳真:020-39972520

郵箱:hanyan@hanyancarbon.com

地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號(hào)天安總部中心30號(hào)樓6層

活性炭吸附去除俾斯麥棕色G染料
文章作者:韓研網(wǎng)絡(luò)部 更新時(shí)間:2021-9-30 15:23:14

  活性炭吸附去除俾斯麥棕色G染料

  現(xiàn)代工業(yè)中很多工廠將大量有色工業(yè)廢水排放到附近的環(huán)境中。這些有色廢水含有不同類型的染料,偶氮染料(-N=N-)似乎是有問題的污染染料。這些染料具有復(fù)雜的剛性結(jié)構(gòu),因此不易碎裂所以去除難度大;谶@些考慮,我們研發(fā)了使用共沉淀法制備鐵金屬化氧化銅納米顆粒的復(fù)合材料。然后通過將復(fù)合材料與氮和活性炭結(jié)合來制備新的復(fù)合材料。并使用不同的技術(shù)和分析方法對(duì)這些制備的材料進(jìn)行了研究,通過在這些活性炭材料的懸浮液上從模擬工業(yè)廢水中去除俾斯麥棕色G染料的能力。

  活性炭復(fù)合材料的合成與表征

  未活化的活性炭與物理活化的活性炭復(fù)合材料的合成使用水熱法制備了。根據(jù)該方法,金屬化氧化鐵銅納米粒子懸浮在30mL燒杯中,直接加入活性炭懸浮液,超聲處理30分鐘。然后將這兩種懸浮液在一個(gè)燒瓶中混合,在80℃下連續(xù)攪拌,直到溶劑完全蒸發(fā)。此時(shí),收集所得固體并在100℃下干燥12小時(shí)獲得活性炭復(fù)合材料。利用掃描電鏡對(duì)合成的這幾種活性炭材料的表面形貌進(jìn)行了研究。純氧化鐵銅納米粒子的表面形態(tài)如圖1A所示,它顯示了中等均勻的球形顆粒,粒徑約為31nm;钚蕴繌(fù)合材料的圖像如圖1C所示,該圖像顯示了較小的均勻性,粒徑相對(duì)較大,并且存在顆粒團(tuán)聚。這很可能是由于復(fù)合材料中存在活化后的活性炭,這可以增強(qiáng)表面協(xié)同效應(yīng),促使顆粒尺寸增加,因?yàn)樵谶@些條件下晶體生長(zhǎng)。復(fù)合材料氮鐵銅的圖像如圖1D所示,從該圖像可以看出,存在相對(duì)均勻的分布,球形顆粒幾乎與氧化鐵銅相似,但氧化鐵銅氮的粒徑相對(duì)大于氧化鐵銅。這可能是由于摻雜氮物種后晶體生長(zhǎng)所致。

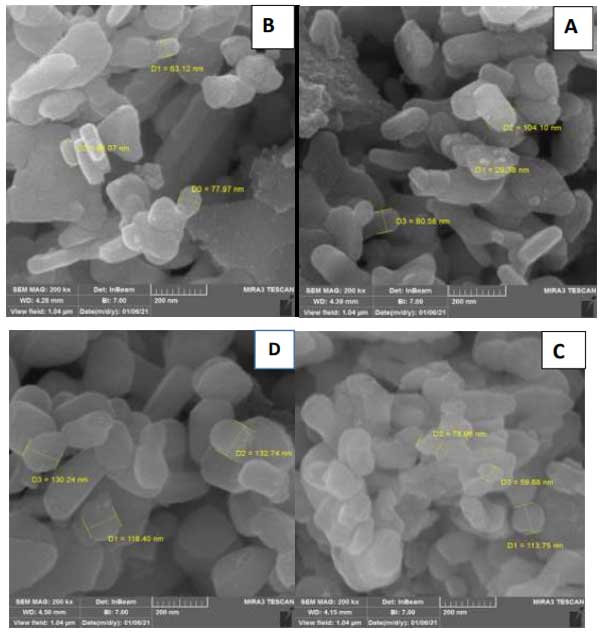

  圖1:(A)氧化鐵/銅,(B)活性炭復(fù)合材料,(C)活性炭復(fù)合材料(未活化)和(D)氮氧化鐵/銅復(fù)合材料的SEM圖像。

  制備材料的吸附能力

  通過在復(fù)合材料上吸附去除模擬工業(yè)廢水中的俾斯麥棕色G染料,研究了制備的活性炭復(fù)合材料的吸附能力。所有實(shí)驗(yàn)均使用50ppm、150mL、0.15g的俾斯麥棕色G染料濃度進(jìn)行。和pH值為5的染料溶液。俾斯麥棕色G染料對(duì)制備的納米復(fù)合材料的吸附結(jié)果如圖2所示。從這些結(jié)果可以看出,在相同吸附條件下,與其他吸附劑相比,活性炭復(fù)合材料的吸附效率最好。這很可能是由于與活性炭復(fù)合材料和氮氧化鐵/銅相比,與本研究中使用的不同吸附劑相比,這種三級(jí)復(fù)合材料具有更高的BET表面積。

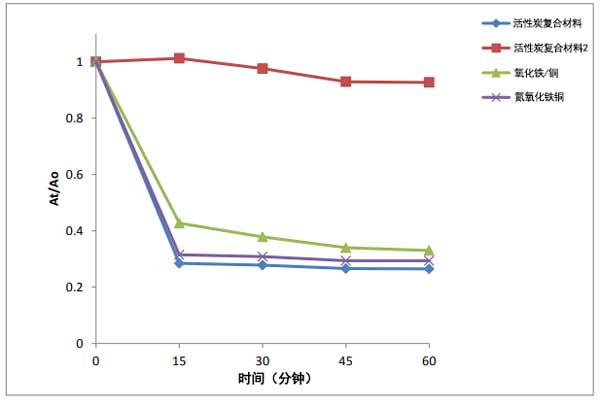

  圖2:各種活性炭材料對(duì)俾斯麥棕色G染料的吸附效率。

  活性炭用量對(duì)俾斯麥棕色G染料去除的影響

  為了研究所用活性炭用量對(duì)其模擬水溶液中染料去除效率的影響,使用不同用量的活性炭復(fù)合材料進(jìn)行了一系列實(shí)驗(yàn)。這些質(zhì)量分別為0.01、0.05和0.10、0.15、0.20和0.25g。這些實(shí)驗(yàn)是在相同條件下進(jìn)行的,所有運(yùn)行的吸附時(shí)間為1小時(shí)。通過在468nm處測(cè)量吸光度來記錄上清液的吸光度來跟蹤吸附能力。從獲得的結(jié)果,發(fā)現(xiàn)用量為0.15g。如圖3所示,所用活性炭復(fù)合材料的染料去除效果好,如圖3所示。增加催化劑用量。這可能與隨著所用材料的質(zhì)量增加而增加可用吸附位點(diǎn)有關(guān)。這將導(dǎo)致在可用的吸附位點(diǎn)上吸附更多的染料分子。在使用大于0.15克的用量時(shí),染料去除效率會(huì)降低,這可以解釋為在使用高劑量吸附劑時(shí)會(huì)增加溶液的密度和材料顆粒的聚集。

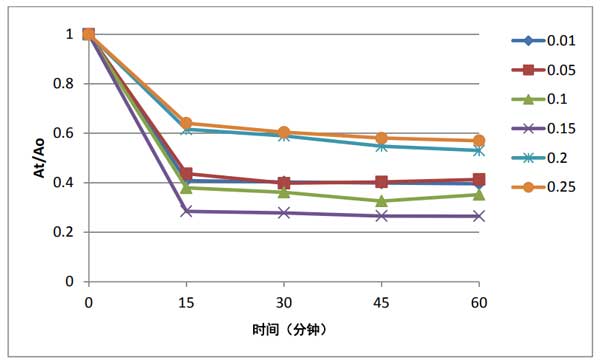

  圖3:活性炭復(fù)合材料的用量對(duì)通過從其水溶液中吸附在三級(jí)復(fù)合材料上去除俾斯麥棕色G染料的效率的影響。

  活性炭吸附去除俾斯麥棕色G染料的研究,氧化銅納米顆粒已通過環(huán)保方法成功合成。結(jié)果表明,當(dāng)使用活性炭的三級(jí)復(fù)合物時(shí),吸附去除俾斯麥棕色G染料的效果較好。對(duì)于這種復(fù)合材料,在pH=5的染料溶液、0.15g的吸附劑質(zhì)量下記錄了較好去除效率。

文章標(biāo)簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.

本文鏈接:http://www.lqzzx.com/hangye/hy1039.html

查看更多分類請(qǐng)點(diǎn)擊:公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
